Aký je rozdiel medzi antistatickými, disipačnými, vodivými a izolačnými
Statická elektrina
Ako už názov napovedá, statická elektrina je statická elektrina. Nabíjanie je prenos elektrónov, ku ktorému dochádza, keď sa materiál kĺžu, trie alebo oddeľujú. Materiál je generátor elektrostatického napätia. Napríklad: plast, sklenené vlákno, guma, textil atď. Za vhodných podmienok môže tento indukovaný náboj dosiahnuť 30 000 až 40 000 voltov.
Keď sa to stane na izolačných materiáloch (ako je plast), náboj má tendenciu zostať v miestnej oblasti kontaktu. Keď plastové materiály prídu do kontaktu s ľudským telom s dostatočne odlišným potenciálom (ako sú ľudia alebo mikrocityry), elektrostatické napätie môže byť vybité oblúkmi alebo iskrami.
Ak osoba zažijú elektrostatický výboj (ESD), výsledky sa môžu pohybovať od miernych až po bolestivé elektrické šoky. Extrémne situácie ESD alebo oblúkový blesk môžu dokonca viesť k stratám na životoch. Takéto iskry sú obzvlášť nebezpečné v prostrediach, ktoré môžu obsahovať horľavé kvapaliny, tuhé látky alebo plyny (ako sú nemocničné operačné sály alebo komponenty výbušných zariadení).
ESD už od 20 V môže poškodiť niektoré mikroelektronické časti. Keďže ľudia sú hlavnou príčinou ESD, zvyčajne poškodzujú citlivé elektronické súčiastky, najmä počas výroby a montáže. Dôsledky vybíjania elektrických komponentov citlivých na ESD sa môžu pohybovať od chybných údajov až po trvalé poškodenie, čo vedie k nadmerným prestojom zariadení a nákladným nákladom na opravu alebo celkovú výmenu dielov.
Elektrostatický výboj (ESD)
Náhly prúd prúdu medzi dvoma nabitými objektmi v dôsledku kontaktu, skratu alebo dielektrickej poruchy. Trenie alebo elektrostatická indukcia môže spôsobiť akumuláciu statickej elektriny.
antistatické
Zabrááázte akumuláciu statickej elektriny. Zachovaním dostatočného obsahu vlhkosti na zabezpečenie vodivosti znížte statické poplatky za textílie, vosky, leštidla atď.
Rozptylu
V porovnaní s vodivými materiálmi je prietok náboja na zem pomalší a stupeň kontroly je silnejší. Disipačný materiál má povrchový odpor rovný alebo väčší ako 1×10 5 Ω/□ ale menší ako 1×1012 Ω/□ alebo objemový odpor rovný alebo väčší ako 1×10 4 Ω cm, ale menší ako 1×10 11 cm 2
Vodivosť
Vďaka nízkemu odporu elektróny ľahko prúdia po celom povrchu alebo väčšine týchto materiálov. Ďalší vodivý predmet, ktorý bude uzemnený alebo v kontakte s materiálom alebo v jeho blízkosti. Vodivý materiál má povrchový odpor väčší ako 1×10 nižší ako 5 Ω/štvorec alebo objemový odpor nižší ako 1×10 4 Ω cm.
Izolácie
Izolačný materiál zabraňuje alebo obmedzuje tok elektrónov cez jeho povrch alebo cez jeho objem. Izolačný materiál má vysokú odolnosť a je ťažké ho uzemňovať. Statický náboj na týchto materiáloch zostane dlhú dobu. Izolačné materiály sú definované ako materiály s povrchovým odporom najmenej 1×10 12 Ω/□ alebo s objemovým odporom najmenej 1×10 11 Ω cm.
Kategória antistatického materiálu
Materiály používané na ochranu a prevenciu elektrostatického výboja (ESD) možno rozdeliť do troch rôznych skupín oddelených ich vodivosťou a rozsahom náboja.
antistatické
Odpor je zvyčajne medzi 10 9 a 10 12 ohmov na štvorcový meter. Počiatočné statické nabitie je potlačené. Môže byť povrchovo odolné, povrchovo potiahnuté alebo úplne naplnené.
Statický rozptyl
Odpor je zvyčajne medzi 106 a 109 ohmov na štvorcový meter. Nízke alebo žiadne počiatočné nabitie, ktoré zabráni kontaktu a vybíjaniu ľudského tela. Môže to byť povrchová vrstva alebo celá náplň.
Vodivosť
Odpor je zvyčajne medzi 103 a 106 ohmov na štvorcový meter. Neexistuje žiadny počiatočný poplatok, ktorý poskytuje spôsob, ako pre stratu poplatku. Zvyčajne sa naplnia uhlíkové častice alebo uhlíkové vlákna.
Skúšobná metóda odporu

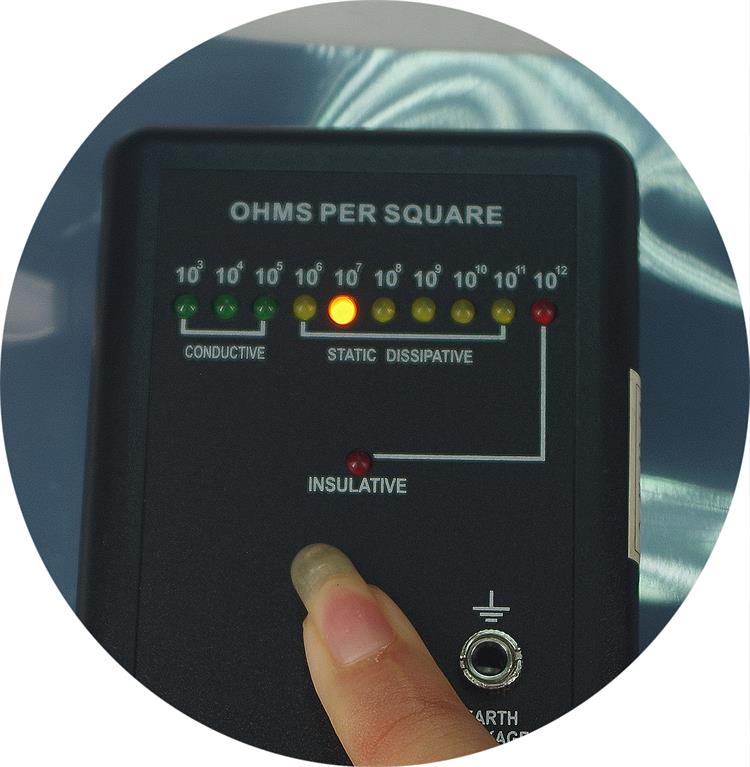

Povrchová odporovosť
Meranie povrchovej odporu Pre termoplastické materiály, ktoré majú v úmysle rozptýliť statické náboje, je povrchová odpornosť najčastejším ukazovateľom antistatickej schopnosti materiálu.
Všeobecne uznávanou testovacou metódou povrchového odporu je ASTM D257. Zahŕňa meranie odporu (prostredníctvom ohmmetra) medzi dvoma elektródami aplikovanými na povrch pri zaťažení. Vzhľadom na heterogénne zloženie kompozitných termoplastov sa namiesto bodových sond používajú elektródy. Nemusí byť možné získať údaje zodpovedajúce celej časti len dotykom povrchu bodovým kontaktom (aj keď je časť skutočne vodivá, toto odčítanie je často izolované).
Je tiež dôležité udržiavať dobrý kontakt medzi vzorkou a elektródou, čo si môže vyžadovať značný tlak. Odčítanie odporu sa potom konvertuje na odpor, aby sa zohľadnila veľkosť elektródy, ktorá sa môže líšiť v závislosti od veľkosti a tvaru skúšobnej vzorky. Povrchový odpor sa rovná odporu vynásobenej obvodom elektródy vydelenej vzdialenosťou medzery, aby sa získali ohmy/štvorec.
Objemový odpor
Meranie objemového odporu Objemový odpor sa môže použiť na vyhodnotenie relatívnej disperzie vodivých prísad v celej polymérovej matrici. Môže zhruba súvisieť s efektom tienenia EMI/RFI v určitých vodivých plnivách.
Objemový odpor sa skúša podobným spôsobom ako povrchový odpor, ale elektródy sa umiestnia na opačnú stranu skúšobnej vzorky. ASTM D257 sa tiež zaoberá objemovým odporom a na získanie hodnôt odporu z hodnôt odporu sa opäť používa konverzný faktor založený na veľkosti elektródy a hrúbke dielu. [Objemový odpor sa rovná odporu vynásobenej povrchovou plochou (cm 2) vydelenej hrúbkou časti (cm), ktorá vytvára ohm-cm. ]
