ESD antistatické detaily určujú úspech alebo zlyhanie
Antistatické rozloženie so základnými výrazmi:

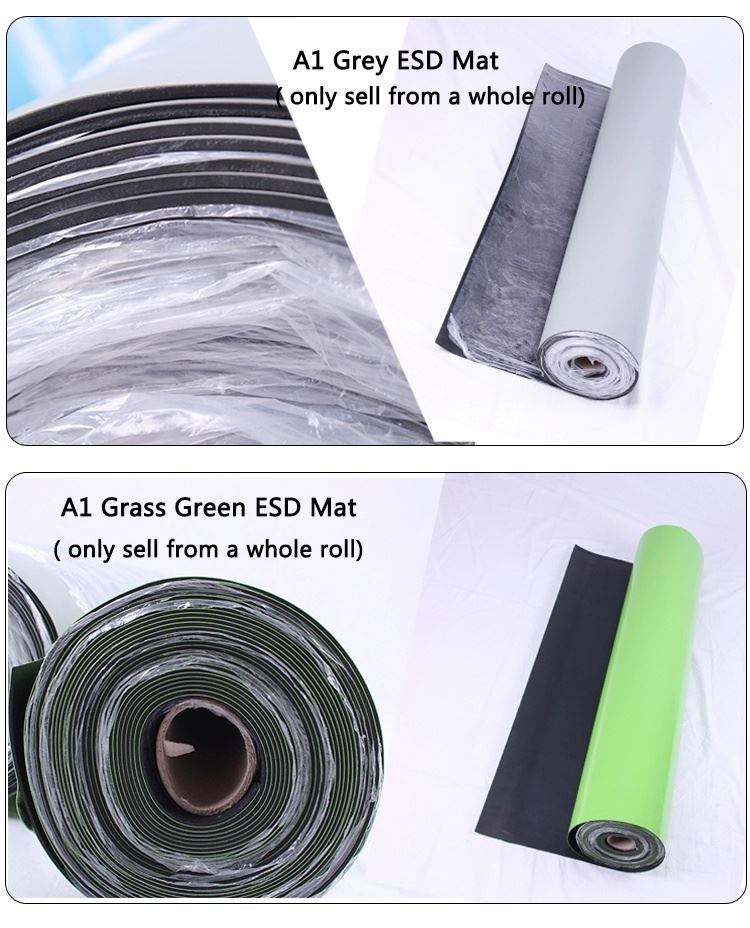

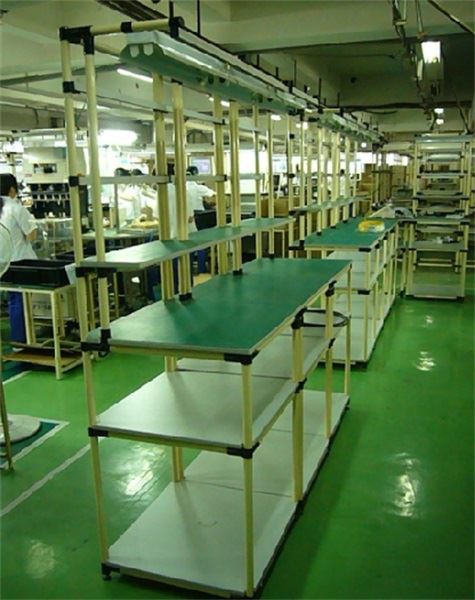

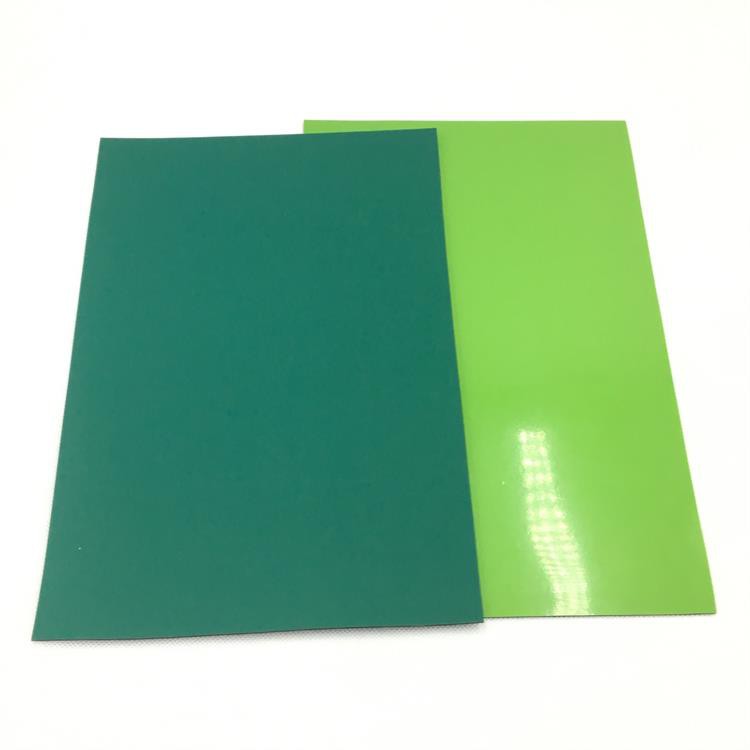

1. Statický bezpečnostný pracovný stôl: Skladá sa z pracovného stola, antistatického stolového rohože, konektora na náramok a uzemňovacieho drôtu.
2. Na antistatického stolového rohože by mali byť viac ako dva náramkové popruhy, jeden pre obsluhu a jeden pre technikov a inšpektorov.
3. Na elektrostatickom bezpečnostnom pracovnú doske nie je dovolené ukladať plastové škatule, gumu, lepenku, sklo a iné nečistoty, ktoré sú náchylné na statickú elektrinu. Výkresy a materiály by mali byť umiestnené v antistatických dokumentoch.
4. Antistatický remienok na zápästie: Ľudia, ktorí sa priamo dotýkajú elektrostatických citlivých zariadení, musia nosiť antistatický remienok na zápästie. Náramok by mal byť v dobrom kontakte s ľudskou pokožkou a odpor systému zápästného popruhu k zemi by mal byť 1MΩ.
5. Antistatické nádoby: Komponentné zadržiavacie vaky, škatule na obrat, nakladacie a vykladacie regály DOS vo výrobnom závode by mali byť vybavené elektrostatickou ochranou. Kovové a bežné nádoby nie sú povolené a všetky kontajnery musia byť uzemnené.
6. Antistatické pracovné odevy: Ľudia, ktorí vstúpia do statického pracovného priestoru a tí, ktorí prídu do kontaktu s komponentmi SMD, musia nosiť antistatický pracovný odev, najmä v suchom prostredí s relatívnou vlhkosťou menšou ako 50% (napríklad v zime). Tkaniny na pracovné odevy by mali spĺňať príslušné vnútroštátne normy.
7. Personál vstupujúci do pracovného priestoru musí nosiť antistatické pracovné topánky. Osoby, ktoré nosia obyčajné topánky, by mali používať vodivé postroje topánok, antistatické poťahy topánok alebo popruhy na päty.
9. Dopravníkové pásy a hnacie hriadele používané na výrobnej linke by mali byť vybavené antistatickými uzemňovacími kefami a stĺpmi.
10. Na povrchu dopravného pásu je možné použiť statický eliminátor Iónového vetra.
11. Montážne prípravky, testovacie prípravky, zváracie nástroje, rôzne nástroje atď.
12. Pri vstupe do výrobného závodu by mala byť inštalovaná antistatická skúšobná lavica. Každý, kto vstúpi do výrobného závodu, by sa mal podrobiť antistatickému testu. Až po absolvovaní testu môže vstúpiť na miesto.
13. Technici ESD musia byť vybavení statickým testerom napätia na monitorovanie skutočného statického napätia výrobnej linky.
14. Vstúpte do brány výrobnej dielne a výrobného závodu, aby ste vyhodli statickú výstražné znamenie a zlepšili koncepciu statickej ochrany personálu na mieste kedykoľvek a kdekoľvek.
15. Všetky nakúpené suroviny musia byť testované na ESD a môžu byť použité po OK. Je veľmi dôležité, aby sa pracovalo na predbežnom vyšetrovaní.
