Detekcia a údržba antistatických výrobkov
Detekcia antistatických výrobkov je veľmi dôležitá úloha pre podniky, ktoré používajú antistatické výrobky. Hlavne v dvoch aspektoch obstarávania a používania výrobkov, potreba testovania výrobkov. Použitie vypršaného antistatického výrobku môže spôsobiť nenapraviteľné poškodenie podniku. Napríklad popruh zápästia zlyhal, statická elektrina nebola uvoľnená a kontakt s produktmi ESDS môže spôsobiť poškodenie elektronických komponentov.
1) Elektrostatický merací prístroj:
(1) Elektrostatický tester: meranie statickej elektriny výrobku alebo určitej polohy. b merať statickú eliminačnú výkonnosť statického eliminátora

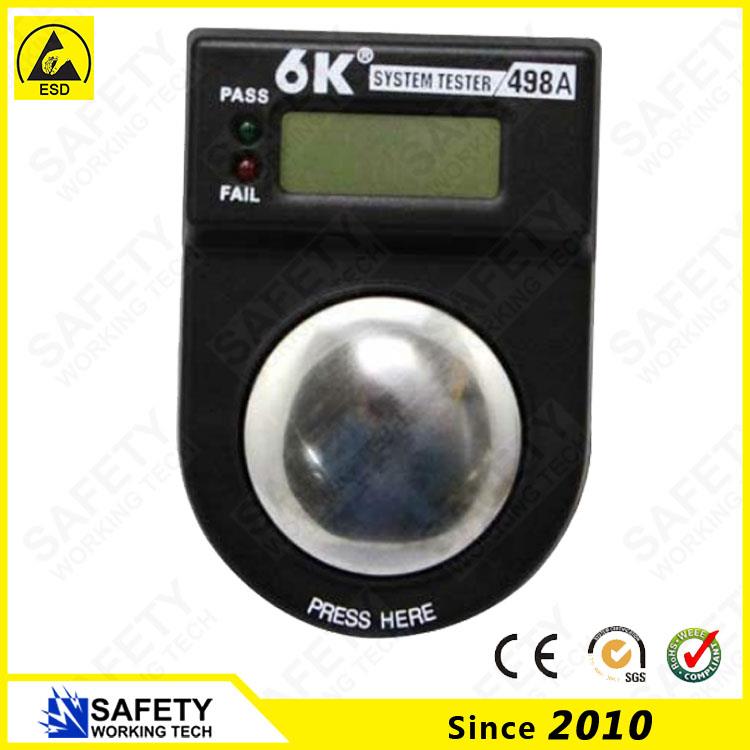

(2) Tester zápästného popruhu: Zmerajte, či je popruh na zápästie účinný.
(3) On-line monitor na zápästie: Sledujte popruh na zápästie, či nie je poškodený a opotrebovaný kedykoľvek.

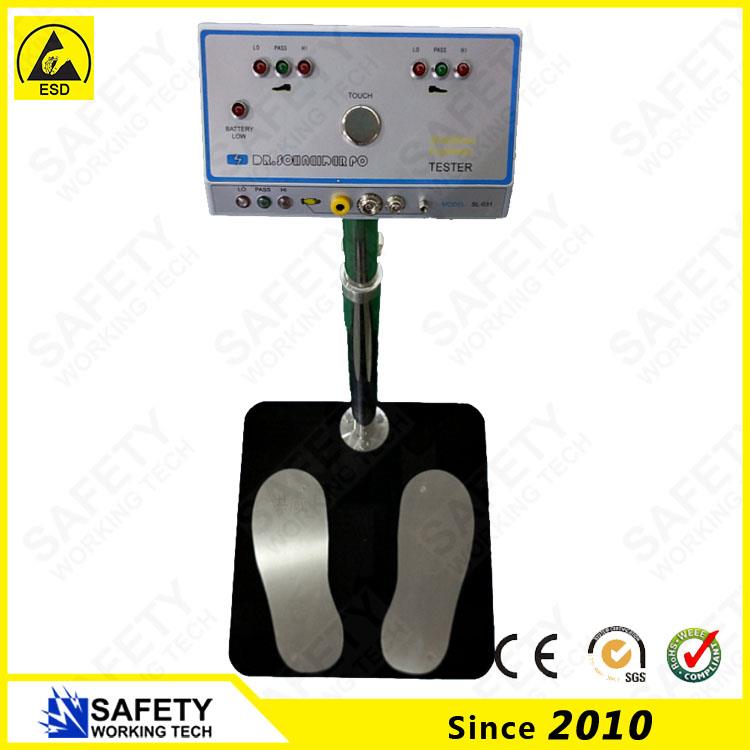

(4) Komplexný tester ľudského tela: Môže sa použiť na meranie toho, či sú remienky na zápästia a antistatické topánky účinné a tiež dokážu zmerať komplexnú odolnosť ľudského tela.
(5) Skúšač povrchovej odolnosti: používa sa na meranie impedancie alebo odolnosti povrchu všetkých vodivých, antistatických a elektrostatických výbojových produktov.
(6) Zariadenie na monitorovanie systému: Je možné sledovať, či je pracovný uzemňovací drôt v dobrom kontakte so zemou kedykoľvek.
2) Pre detekciu a údržbu produktov EPA ESD je potrebná kompletná sada systémov a špecifikácií, vrátane hardvéru a softvéru.
2.1) Antistatické technické požiadavky na výrobu elektronických výrobkov v hardvéri:
(1) Antistatický odpor uzemnenia je <>
(2) Antistatické podlahové alebo podlahové rohože: hodnota odporu povrchu 105-109Ω, trecie napätie <>
(3) Antistatická stena: Hodnota odporu je 5 × 104-109Ω.
(4) Antistatický pracovný stôl: hodnota odporu povrchu 105-109Ω; trecie napätie <100> odpor pozemného systému 105-109Ω.
(5) Antistatická pracovná stolička je odolná proti zrážaniu 105-109Ω.
(6) Antistatické kombinézy, čiapky, rukavice trecie napätie <> jediné trecie napätie <> Hodnota odporu povrchu je 105-109 Ω.
(7) Odolnosť proti statickému pripájaciemu lanku na zápästie je 1MΩ; pri nosení popruhu na zápästie je odpor systému 750KΩ-1O.5MΩ. Rebrovanie páskového popruhu (zväzok topánok) 105-108Ω.
(8) Logistická platforma čelí odporu systému kolesa 105-109 Ω.
(9) Odolnosť prietoku skrine na prenos materiálu, ako je skriňa s materiálom, obalová skriňa a rám PCB, je 103-109Ω a trecie napätie je <>
(10) Výroba obalov, tretie napätie v krabici <>
(11) Komplexný odpor ľudského tela 105-109Ω.
2.2) Softvér predovšetkým vyvíja systém antistatického riadenia a je za ne zodpovedný. Pravidelne kontrolujte a udržujte účinnosť antistatických zariadení.
(1) Popruh na zápästie: Skontrolujte raz denne. Používajte tester na zápästie na zápästie, monitor on-line monitora a komplexný tester ľudského tela na detekciu.
(2) Antistatické odevy: raz za mesiac použite tester odolnosti povrchu, tester povrchovej odolnosti.
(3) Antistatické topánky: otestujte raz týždenne pomocou komplexného testeru ľudského tela.
(4) Komplexný odpor ľudského tela: testuje sa raz denne a je testovaný komplexným testerom ľudského tela, ktorý je vo všeobecnosti detegovaný pri vstupe do dielne.
(5) Každých šesť mesiacov sa kontroluje antistatická účinnosť rámu proti statickým komponentom, rámu s tlačenými doskami, obalovej skrine a dopravného prostriedku. Na detekciu použite tester povrchového odporu.
(6) Antistatická podlaha, stolová podložka a podlahová rohožka sa testujú každé tri mesiace a skúšajú sa pomocou skúšača povrchovej odolnosti.
(7) Statické vylučovacie zariadenie sa testuje každé tri mesiace a môže sa zistiť pomocou elektrostatického testeru (napríklad elektrostatického testeru FMX-OO3 dovezeného z Japonska alebo litografického elektrostatického testeru ME268A).
(8) Uzemnenie antistatických výrobkov sa kontroluje raz za mesiac. Uzemňovací systém sa môže použiť na monitorovanie detekcie alarmov.
