SL-030B tester digitálneho povrchového odporu

I. popis produktu

Tento prístroj je prenosným testerom pre povrchový odpor (vysoký - merač odporu) s displejom 3,1/2 - DIGIT LCD (LED), ktorý využíva vysoko integrovaný mikroprocesor. Jeho rozsah merania je od 10e3Ω do 10e12Ω a má vysoký - presný digitálny senzor digitálnej teploty a vlhkosti. Vnútorné testovacie napätie automaticky prepína medzi DC 10V a 100 V. Zobrazuje hodnotu odporu priamo v digitálnom formáte a ponúka vysokú presnosť, rýchlu odozvu, dobrú stabilitu a ľahkú čitateľnosť. Tento prístroj je vhodný na testovanie elektrostatických disipatívnych produktov, ako sú anti - statické topánky, anti {- statické plastové a gumové produkty a anti {{}}} statické podlahy pre počítačové miestnosti, ako aj na meranie izolačnej odolnosti elektronických a elektrických produktov. Tester Digitálneho izolácie SL-030B (meter s vysokým odporom) je vhodný na meranie izolačného odporu izolačných materiálov, elektrických výrobkov a rôznych komponentov. Môže tiež merať izolačný odpor plastových drôtov a káblov (bez tienenia) pri rôznych teplotách.

II. Technické parametre

1. Rozsah merania odporu: 10 × 103Ω až 10 × 1012Ω
2. Rozsah merania teploty: -0 až 50 stupňov
3. Rozsah merania vlhkosti: 0 až 100%RH
4. Zobraziť: 3,1/2-ciferné LCD (LED)
5. Rozlíšenie: 1/2000
6. Presnosť: 0,5%~ 5%
7. Vnútorné testovacie napätie: 10V, 100V (automatické prepínanie)
8. Napájanie: 9V batéria
9. Rozmery prístroja: 175 mm × 98 mm × 50 mm
10. Hmotnosť testera: približne . 300 g
11. Hmotnosť ťažkej bob: 2,5 kg × 2 ks

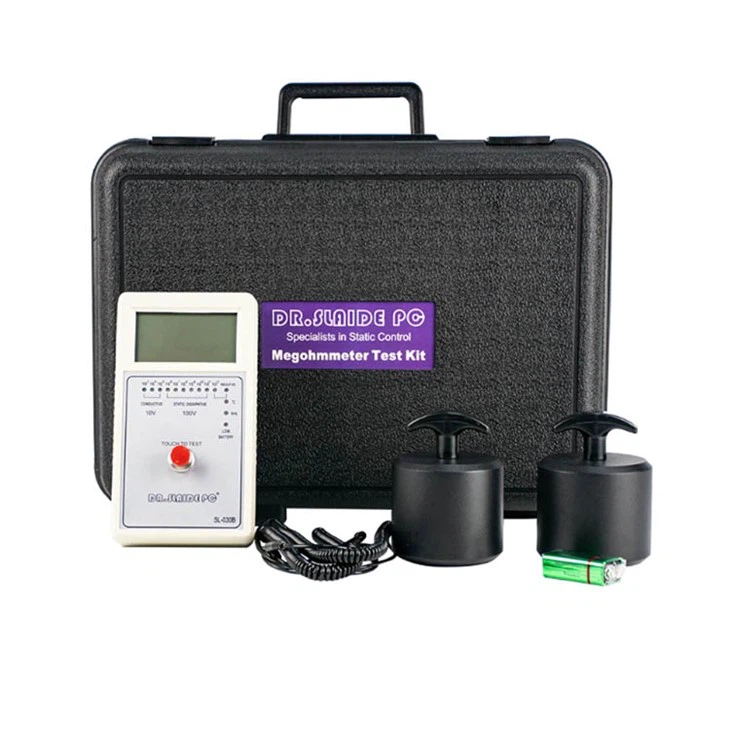

SL-030B ESD Surface Resistance tester

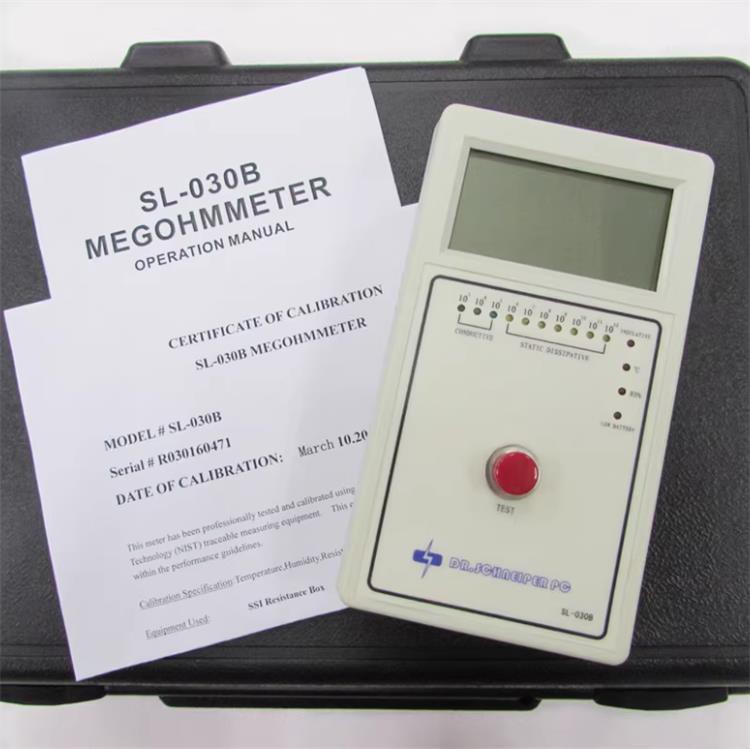

SL-030B esd tester

III. Štruktúra nástrojov a pracovný princíp
1. Štruktúra
Pozostáva z DC High - napájacieho zdroja napájania, vysokého - impedančného zosilňovača DC, váhy a displej.

2. Princíp prevádzky

Podľa Ohmovho zákona sa meraný odpor RX rovná aplikovanému napätiu V vydelenému prúdom, ktorý cez to preteká, tj r=v/i. Princíp operácie typického vysokého - merača odporu (hlavne analógový a niektorý spoločný digitálny vysoký - merače odporu) je udržiavať pevné napätie V a zmerať prúd, ktorý tečie cez odporový odpor, aby sa získala hodnota odporu. Ako je znázornené v rovnici, pretože prúd I je nepriamo úmerný odporu, nie priamo proporcionálny, zobrazená hodnota odporu nie je - lineárna. Ak je odpor nekonečný, prúd je nula a nulový bod na stupnici je ∞, s veľmi hustými znakmi a nízkym rozlíšením. Celá stupnica nie je - lineárna. Ďalej, pretože napätie V sa tiež mierne líši pri meraní rôznych odporov, je ťažké zlepšiť presnosť bežných vysokých -. SL - 030B tester Digital Izolačný povrchový odpor meria napätie V naprieč odporom aj prúdom, ktorý cez ňu prúdil súčasne. Po konverzii A/D mikroprocesor vypočíta R (odpor) vydelením V o I a zobrazuje výsledok digitálne. Aj keď sa menia súčasne V aj ja, zobrazená hodnota odporu nekĺzňuje ako v bežných vysokých - meraloch odporu v dôsledku zmien v alebo I, čo vedie k veľmi vysokej presnosti. Teoreticky môže byť chyba nula. V praxi môže byť chyba niekoľko tisícin alebo desaťtisícin. Teplota a vlhkosť sa meria pomocou importovaných digitálnych senzorov, ktoré sú priamo zobrazené mikroprocesorom, s vysokou presnosťou, širokým rozsahom merania a jasnými hodnotami. Testovacie napätie nevyžaduje manuálne prepínanie; Mikroprocesor automaticky vyberie rozsah a testovacie napätie na základe nameraného odporu.
Nástroj je bezpečný a spoľahlivý; Nebude poškodený, aj keď sú testovacie terminály krátke - okruhy na 100 V.
3.
Testované napätie 10v-100V testovacie terminály

Iv. Bezpečnostné opatrenia

1. Pred použitím si pozorne prečítajte túto používateľskú príručku a postupujte podľa pokynov.
2. Nepoužívajte žiadne príslušenstvo, ktoré výrobca neposkytuje, aby sa predišlo potenciálnym nebezpečenstvám . 3. Tento prístroj môže zmerať izolačný odpor uzemneného objektu. Počas testovania by sa testovaný objekt mal umiestniť na izolovanú podložku -, aby sa zabránilo tomu, aby prienikový prúd ovplyvnil výsledky testov.

4. Pri testovaní elektrických výrobkov by mala byť väčšia alebo exponovaná oblasť elektródy pripojená k vysokému - výstupnému terminálu napätia prístroja, aby sa minimalizovala externá interferencia.
5. Pre káblové výrobky s kovovým plášťom sa tento plášť môže použiť ako jedna elektróda pripojená k vysokej - výstupný terminál napätia, zatiaľ čo jadrová drôt je pripojený k vstupnému terminálu. V prípade káblov bez ochranného plášťa je akékoľvek pripojenie prijateľné, ale testovaný objekt musí byť umiestnený vo vnútri kovového štítu s uzemneným štítom.
6. Ak je nameraný izolačný odpor vyšší ako 10 × 10⁰Ω, testovaný objekt by sa mal umiestniť vo vnútri tieneného boxu s uzemnenou skrinkou, aby sa zabránilo rušeniu.
7. Pri meraní odporu objemu a odolnosti proti povrchu zmerajte najskôr odpor s objemom a potom povrchový odpor. V opačnom prípade bude polarizácia materiálu ovplyvniť meranie odporu objemu. Ak sa materiál meria opakovane, môže dôjsť k polarizácii, čo znemožňuje ďalšie merania. V tomto prípade zastavte testovanie, nechajte materiál odpočívať 8-10 hodín alebo ho vyčistiť bezvodým alkoholom, vysušte ho a potom po ochladení zmerajte znova.
8. Počas testovania sa nedotýkajte vysokého - výstupného terminálu napätia alebo jeho pripojenia, aby ste predišli elektrickému šoku.
9. Vyhnite sa použitiu nástroja v nasledujúcich prostrediach:

a. Vyvarujte sa priameho slnečného žiarenia, dažďa alebo vlhkosti.
b. Držte ďalej od ohňa a vysokých teplôt, aby ste zabránili prehriatiu.
c. Pri pohybe alebo oprave vypnite napájanie a odpojte testovacie vodiče.

V. Použitie a prevádzka

SL-030B má nízky indikátor napätia batérie. Svetlo indikátora „nízkej batérie“ sa rozsvieti, keď napätie batérie klesne pod 6 voltov. Je to multifunkčný tester s digitálnym displejom, ktorý meria okolitú teplotu, vlhkosť a povrchový odpor. Meranie okolitej teploty a vlhkosti: Stlačte a podržte testovacie tlačidlo; Červená vedená vedľa „titulu“ bude blikať. Displej zobrazí aktuálnu teplotu. Pokračujte v držaní testovacieho tlačidla. Po niekoľkých sekundách sa prístroj automaticky prepne na meranie vlhkosti a červená LED vedľa „stupňa“ sa vypne, zatiaľ čo červená viedla vedľa „RH%“. Displej potom zobrazí aktuálnu vlhkosť okolitého prostredia. Po približne 15 sekundách sa na obrazovke LCD zobrazí nameraná hodnota povrchového odporu a LED tiež označí nameranú impedanciu.

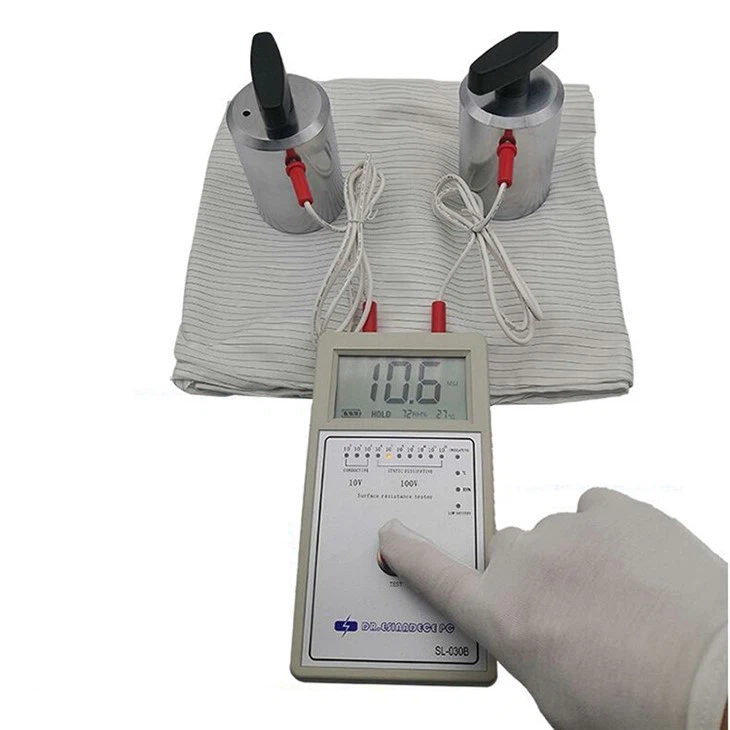

Náš tester Digital SL-030B digitálneho povrchového odporu je ideálny na testovanie tkaniny ESD a ďalšie materiály ESD.

Digital ESD Surface Resistance tester
