Antistatický testovací meter

<1>. Funkčná prevádzka

Antistatický testovací prístroj SL-030B má funkciu signalizácie podpätia akumulátora. Režim napájania modulu teploty a vlhkosti je nezávislý od režimu napájania testom odporu. Teplota a vlhkosť batérie spotrebuje malé množstvo elektrickej energie. Použije sa dva roky a v dôsledku pôsobenia spínača sa nestratí.

<2>. Vlastnosti produktu

1. Keď je napätie batérie nižšie ako 5 voltov, indikátor LWBATTERY bliká.

2, s digitálnym displejom teploty a vlhkosti

3. Multifunkčný merací prístroj, ktorý meria okolitú vlhkosť, teplotu a povrchový odpor.

<3>.技术参数

Pracovné napätie	DC9V
Životnosť batérie	40 hodín (nepretržitá práca)
Presnosť zobrazenia	1/2 ± 1%
veľkosť	170 mm × 100 mm × 40 mm
Hmotnosť prístroja	350g
Hmotnosť kladiva	2,5 ± 0,2 kg / ks
Meranie teploty	0-100C °
Meranie vlhkosti	0-100% RH

SL-030B TESTER.jpg

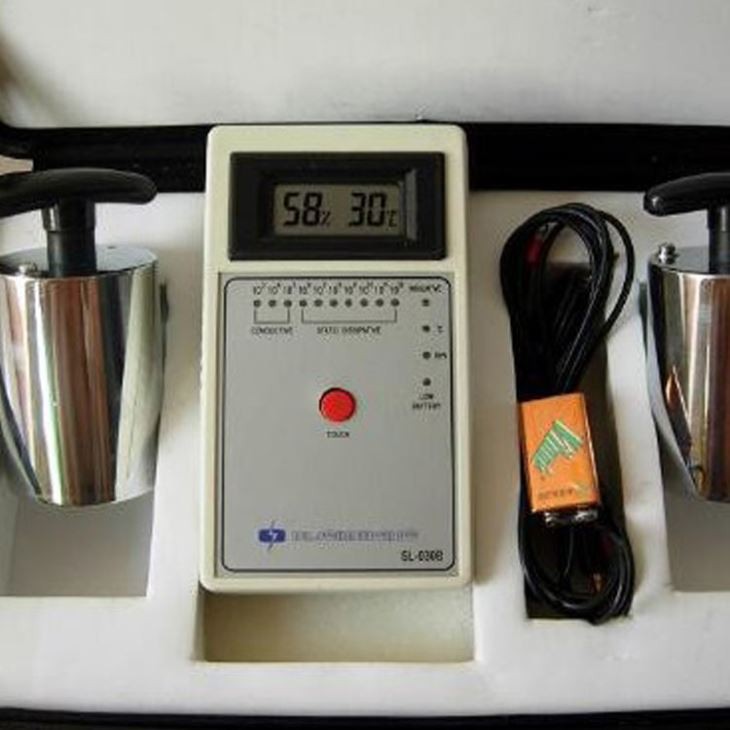

SL-030B povrchový odpor tester.jpg

<4>. Predstavenie výrobku

Skúška povrchového odporu SL-030B (tiež známa ako tester ťažkého odporu kladiva) meria povrchový odpor predmetu na zistenie antistatickej schopnosti predmetu. Skúška povrchového odporu SL-030B vyhovuje norme ASTM D-257. Pri testovaní umiestnite iba dve závažia na povrch meraného objektu a stlačte červené tlačidlo. Prístroj zobrazí špecifickú hodnotu odporu povrchu objektu.

Skúška povrchového odporu ťažkého kladiva SL-030B je precízny prístroj na skúšanie povrchovej odolnosti predmetov. Môže sa zobraziť s LED diódami 103 ~ 1012.

Súčasne môže poskytovať teplotu a vlhkosť prostredia, ktoré testujete - z obrazovky LCD. Pod dvomi závažiami sú vodivé lepidlá, aby bol test presnejší.

<5>. Inštrukcie na používanie

Umiestnite dve závažia na povrch predmetu a udržujte ich čisté. Nastavte vzdialenosť medzi dvoma závažiami, aby ste sa uistili, že sú pripojené dva vodiče medzi váhou a prístrojom.

Potom zapnite spínač teploty a vlhkosti v pravom dolnom rohu prístroja, približne dve sekundy po normálnom zobrazení teploty a vlhkosti. V tomto bode stlačte a podržte červené tlačidlo v strede nástroja, prístroj vstúpi do pozitívu

Výsledky testov sa často testujú na LED svetlách prístroja, po potvrdení testu uvoľnite ruku v poriadku.

<6>. Opatrenia

1. Vzdialenosť medzi dvoma váhami povrchu skúšobného objektu je normálne do 30 cm;

2. Po ukončení každej skúšky vypnite čas, aby ste predišli plytvaniu batériou;

3. Počas skúšky je zakázané dotýkať sa kovových častí oboch závaží ručne;

4. Keď kontrolka LWBATTERY bliká na červeno, okamžite vymeňte batériu.

PREDAJ SL-030B TESTER.jpg

SL-030B Digitálny antistatický test výrobku merač odporu povrchu meradla

<7>. typ

Prenosný statický tester SL-030B

Meria impedanciu, vlhkosť a teplotu.

Meranie povrchovej impedancie 103-1012 ohmov / m2, merací odpor 103-1012 ohmov

Relatívna vlhkosť: 10% -90% RH

Teplota: 0 ° C - 37,8 ° C

· Vysoká presnosť - plný rozsah

• Elektróda v cene: 2 5 libier, 2,5-palcový RTT, RTG disk elektróda, 2 3-palcové paralelné povrchové impedančné testovacie elektródy

· LCD digitálny displej

·nabíjateľná batéria

· Meracie podložky, podlahové krytiny, laky, náramky, kombinézy, topánky (návleky na obuv), tašky a kontajnery \ t

ACL-800 Megger je navrhnutý podľa testovacích postupov EOS / ESD, CECC, ASTM a UL na meranie impedancie alebo odporu všetkých vodivých, antistatických a elektrostatických povrchov. Jednoducho ovládateľný, vysoká kvalita a vysoká spoľahlivosť, merač môže tiež merať relatívnu vlhkosť a teplotu, ktoré ovplyvňujú elektrický výkon.

<8>. Vlastnosti:

• Zmerajte impedanciu, teplotu a vlhkosť v súlade s normami ESD, S4.1, S7.1 a S11.11

· 103-1012 ohmov / □ rozsah, môže testovať elektrické vlastnosti rôznych materiálov.

· 10 volt / 100 volt meracej stupnice pre štandardné pracovné povrchy a podlahy.

• Plastová ochrana prístroja proti poškodeniu prístroja

· Nízka hmotnosť, len 150Z (425g), ľahko sa prenáša

· LCD digitálny displej, ľahko ovládateľný, ľahko čitateľný

· Funkcia automatického vypnutia na predĺženie životnosti batérie

· Automatický nulový návrat na zaistenie presnosti

Paralelná elektróda, 5-librová sonda a vstavaná impedančná sonda, všetky vyhovujú normám ASTM, EOS a CECC

· Sledovanie NIST, záruka ISO9000

· Vymeniteľná sonda pre dlhšiu životnosť

· 9V DC alebo NiCd nabíjateľná batéria alebo AC transformátor, bežný v USA av zámorí.

<9> Návod na obsluhu .ACL-800 Megohmmeter

Pred meraním sa najprv uistite, že testovaný povrch je čistý a bez kontaminácie.

Po prvé, povrchová impedancia: (povrchová rezistivita)

1, Metóda rezistencie paralelnej sondy (metóda paralelnej rezistencie sondy)

Metóda merania impedancie paralelnej sondy je metóda merania, ktorá zodpovedá norme EOS / ESD-S11.11-1993, čo je rýchly spôsob merania hodnoty odporu rovinného rovnomerného materiálu. Tento spôsob je tiež vhodný na meranie viacvrstvových materiálov, ale teplotné a vlhkostné podmienky v čase merania musia byť uvedené v správe o hodnote impedancie.

A. Umiestnite hodinky na povrch meraného objektu.

B. Prepínač nastavte do požadovanej polohy napätia (10 voltov alebo 100 voltov)

C. Stlačte a podržte tlačidlo merania s tlakom približne 5 kg. LCD displej zobrazí nameranú impedanciu povrchu, hodnoty teploty a relatívnej vlhkosti. Celý proces merania je približne pätnásť sekúnd.

• Jednotka povrchovej impedancie je ohm

• Sníma sa jednotka teploty

• Jednotka relatívnej vlhkosti je percento

Pri každom meraní, po stlačení tlačidla merania, bude ACL-800 priebežne zobrazovať hodnotu merania orezania. Do asi štyridsiatich piatich sekúnd po uvoľnení tlačidla sa zobrazí posledná nameraná hodnota.

2. Metóda rezistencie so sústredným prstencovým snímačom (sonda s koncentrickým krúžkom je voliteľná) Zasuňte konektor do dvoch 3,5 mm konektorov hodiniek a zasuňte banánovú zástrčku so sústrednou kruhovou sondou (voliteľné). Po umiestnení sondy na povrch testovaného objektu stlačte tlačidlo na približne 15 sekúnd, na LCD displeji sa zobrazí správna teplota a relatívna vlhkosť. Správna hodnota impedancie povrchu sa na LCD displeji vynásobí číslom 10. Jednotka je ohm

Napríklad: obrazovka s kryštálmi zobrazuje 3,5 x 104 ohmov; skutočná hodnota impedancie je 3,5 x 105 ohmov.

Po druhé, meranie povrchového odporu (bod po bode) (meranie povrchového odporu (RTT))

Táto metóda merania má merať odpor medzi dvoma bodmi nezávislými od zeme v súlade s požiadavkami na meranie EOS / ESD-S4.1. Výsledky merania získané touto metódou merania sa spracujú medzi meraným objektom a dvomi 5-librovými sondami. Vzdialenosť súvisí s faktormi, ako je správny postup merania a zakaždým, keď sa skúška vykonáva za rovnakých požadovaných podmienok merania.

A. Zapojte konektor do dvoch 3,5 mm konektorov na glukomeri a pripojte banánovú zástrčku k dvom 5-librovým sondám.

B. Umiestnite dve sondy na povrch skúšaného predmetu podľa postupu merania.

C, zvoľte požadovanú hodnotu napätia (10 voltov alebo 100 voltov)

D. Stláčajte spínač, až kým sa nezobrazí zvolená hodnota napätia (10 voltov alebo 100 voltov). Pokračujte v stláčaní spínača, až kým nameraný odpor (v ohmoch). Na LCD displeji sa zobrazí relatívna vlhkosť a teplota.

Po tretie, meranie odporu z povrchu na zem (RTG) (meranie odporu povrchu na zem (RTG))

Táto metóda merania sa používa na meranie povrchového odporu medzi bodom na povrchu objektu a iným bodom zeme na povrchu. Metóda merania je v súlade s normou merania EOS / ESD S4.1.

A. Vložte jeden koniec dvoch vodičov do dvoch 3,5 mm konektorov hodiniek, potom jeden z nich pripojte k aligátorovému klipu a druhý do 5-librovej disk sondy.

B. Pripojte krokosvorku k známemu uzemňovaciemu bodu a umiestnite sondu disku na povrch predmetu, ktorý sa má testovať podľa požiadaviek merania.

C. Stlačte tlačidlo merania, až kým sa na displeji nezobrazí odpor (v ohmoch), relatívna vlhkosť a teplota. Výsledky merania sú v súlade s EIA.

Normy merania EOS / ESD, ANSI, IEC-93, CECC, ASTM. Pri vysokoimpedančných materiáloch, aby sa zaistili vysoko presné výsledky merania, dávajte pozor, aby ste neprekrývali dva vodiče, nedotýkajte sa sondy, elektródy a nemerajte objekt.
